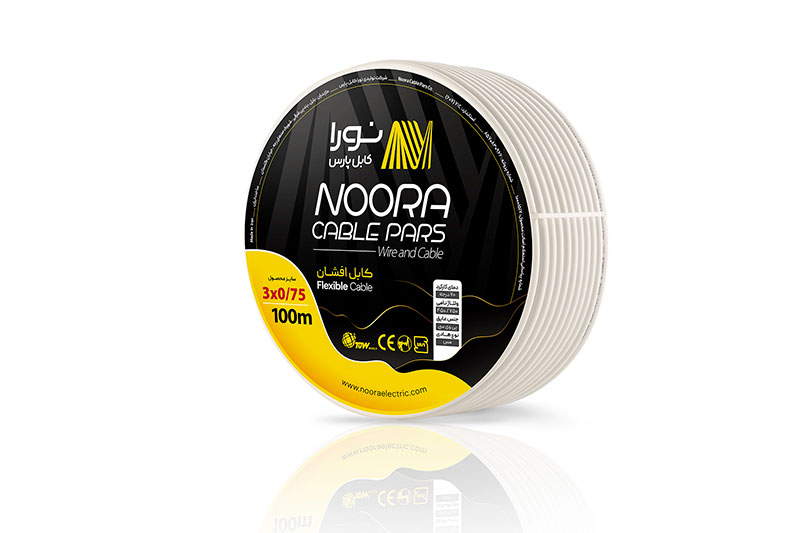

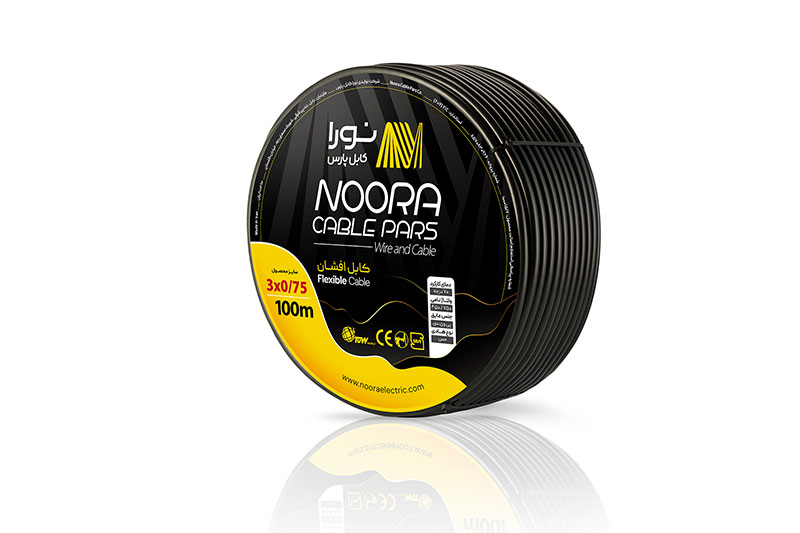

مشخصات فنی کابل افشان 0.75×3
کاربرد:
این کابل برای مدارهای روشنایی، کلید و پریزهای سبک، آیفونهای صوتی،
زنگ در و تجهیزات کممصرف خانگی کاربرد دارد.
انعطافپذیری بالا و قطر کم آن، نصب در مسیرهای باریک و داکتهای دیواری را آسان میکند.
ساختار:
هادی: مس آنیل شده کلاس 5 (افشان)، مطابق با استاندارد ISIRI 3084 و IEC 60228
عایق : آمیزه پلیوینیل کلراید (PVC) نوع D
اطلاعات فنی:
قطر هر رشته هادی مسی: 0.2 میلی متر (1 ± درصد تلرانس)
تعداد رشته های هادی مسی: 24 رشته ( 1 ± رشته)
مقاومت الکتریکی هادی در 20 درجه سیلسیوس: حداکثر(Ω/km) 26
وزن هادی : (gr/m) 17.8 (±2.5 درصد)
وزن عایق : (gr/m) 15.8 (±2.5 درصد)
وزن روکش : (gr/m) 31.6 (±2.5 درصد)
ضخامت میانگین عایق: حداقل 0.6 میلی متر
حداقل ضخامت عایق: 0.44 میلی متر
ضخامت میانگین روکش: حداقل 0.8 میلی متر
حداقل ضخامت روکش: 0.58 میلی متر
استقامت کششی عایق: حداقل(N/mm2) 10
ازدیاد طول عایق: حداقل 150 درصد
ولتاژ اسمی: U0/U = 300 / 500 V
مقاومت الکتریکی عایق در 70 درجه سیلسیوس: حداقل (MΩ⋅km) 0.011
بازه دمای عملکرد: از منفی 30 الی مثبت 70 درجه سیلسیوس
بازه دما در حالت اتصال کوتاه برای مدت 5 ثانیه: تا 160 درجه سیلسیوس
استاندارد: IEC 60227 , ISIRI 607-5
